Entwicklung einer Hydraulik für eine vertikale Kaplanturbine

Im Sommer 2010 wurde eine vertikale Kaplan-Turbinen-Hydraulik (Kaplan-Turbine) mit den Nenndaten QMax = 16 m³/s, HNenn = 3 m und n = 115 U/min entwickelt.

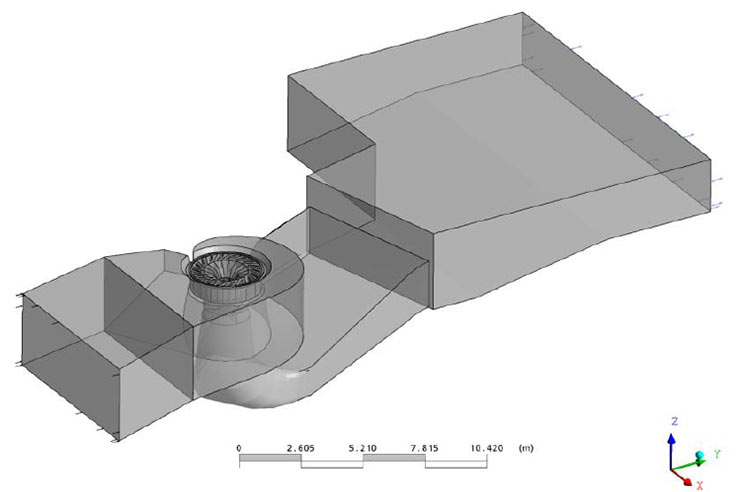

Modell der Gesamtmaschine

Modell der Gesamtmaschine
Modell der Gesamtmaschine

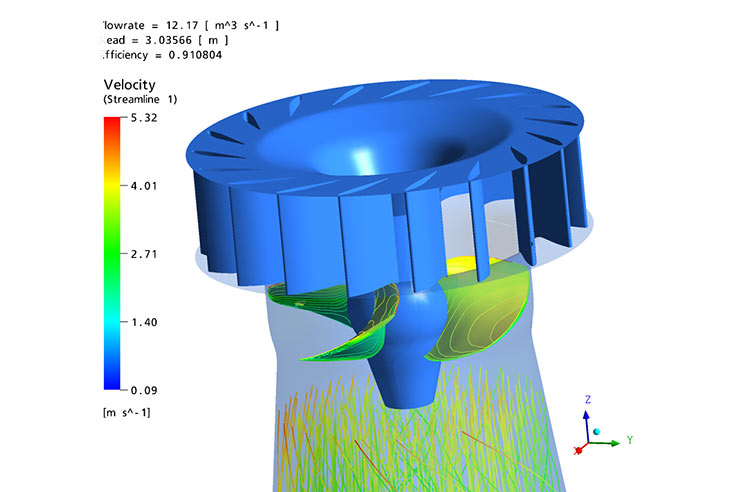

Leitapparat und Laufrad mit Druckverteilung und Stromlinienplot
Leitapparat und Laufrad mit Druckverteilung und Stromlinienplot

Die Arbeit basiert auf einer numerischen Strömungssimulation in deren Verlauf das entwickelte Leit- und Laufschaufeldesign Schritt für Schritt optimiert wurde. Die Spiralen- und Saugrohrgeometrie wurde vom Kunden zur Verfügung gestellt und nachträglich modifiziert um einen möglichst hohen Spitzenwirkungsgrad zu erreichen.

Zusätzlich zur Auslegung der Maschine auf die Betriebsdaten wurde eine phi-psi-eta-Wirkungsgradmuschel errechnet, die eine Umrechnung und Skalierung der Hydraulik auf andere Kraftwerksprojekte mit ähnlicher spezifischer Schnellläufigkeit ermöglicht. Das Kraftwerk wurde 2011 in Betrieb genommen und produziert seitdem umweltfreundlichen Strom aus Wasserkraft.
