Entwicklung einer Francis-Turbinenserie
Um die im Zuge der Entwicklung einer Francis-Turbinenserie (siehe Projekt „Entwicklung einer Francisturbinenserie“) erarbeiteten Turbinengeometrien für unterschiedliche Kombinationen von Fallhöhe und Durchfluss verwenden zu können, wurde am Institut für Hydraulische Strömungsmaschinen ein EXCEL-basiertes Auslegungstool für Francis-Turbinen entwickelt. Die Basis für dieses Auslegungstool stellen die im Zuge der CFD-Berechnungen ermittelten Wirkungsgrad- und Sigma-Kennfelder dar.

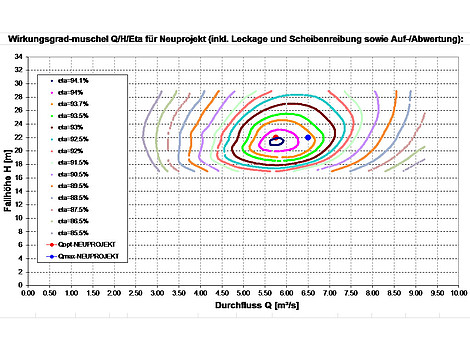

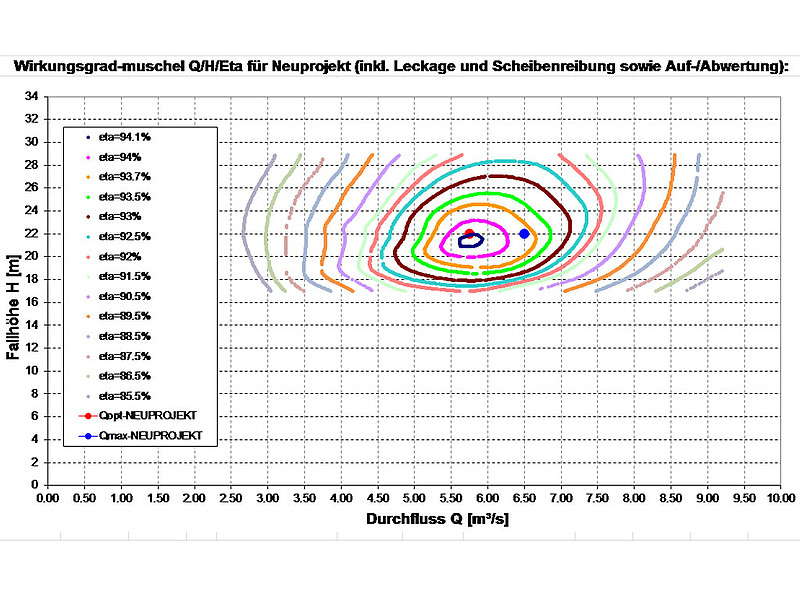

Nach Eingabe von Durchfluss und Fallhöhe eines Neuprojekts erhält man Vorschläge mit unterschiedlichen Turbinendesigns, wobei für jeden Designvorschlag der zu erwartende Wirkungsgradverlauf sowie auch die notwendige Saug- bzw. Zulaufhöhe ausgegeben wird.
Das Auslegungstool ermöglicht eine benutzerfreundliche Auswahl von Maschinen und deren Abmessungen für Projekte mit konkreten Anlagendaten.
